PSG系列弹簧圆锥破碎机

60秒级人工响应 24小时免费提供方案 过环评标准

PSG系列弹簧圆锥破碎机

进料粒度:<400mm

生产能力:100-600t/h

适用物料:河卵石、石灰石、白云石、花岗岩、辉绿岩、玄武岩、金矿石、大理石、萤石矿等。

客服 无需担心物料成品达不到您的需求,我们提供免费试机活动

现在咨询设备

PSG系列弹簧圆锥破碎机介绍

2021031908.jpg弹簧圆锥破碎机厂家实拍

PSG系列弹簧圆锥破碎机是较早的一种圆锥破碎机,破碎腔型由矿石用途决定,标准型适用于中碎,中型适用于细碎,短头型适用于超细碎。适于破碎坚硬与中硬矿石和岩石,如铁矿石、铜矿石、石灰石、石英、花岗岩、玄武岩、辉绿岩等,广泛用于冶金、建筑、筑路、化学等工业。 弹簧圆锥破,也叫圆锥破石机,适用于破碎中等硬度以上的各种碎石和岩石。弹簧在外壳上,目的是用于当进入破碎腔的物料,不能被挤碎时,弹簧的弹性就产生了作用,使动锥和静锥之间的距离变大,其作用和对辊破上的弹簧原理类似,这样可以使不可破碎物料如铁块之类的,直接排出破碎腔而不对破碎腔产生破坏。

产品实拍

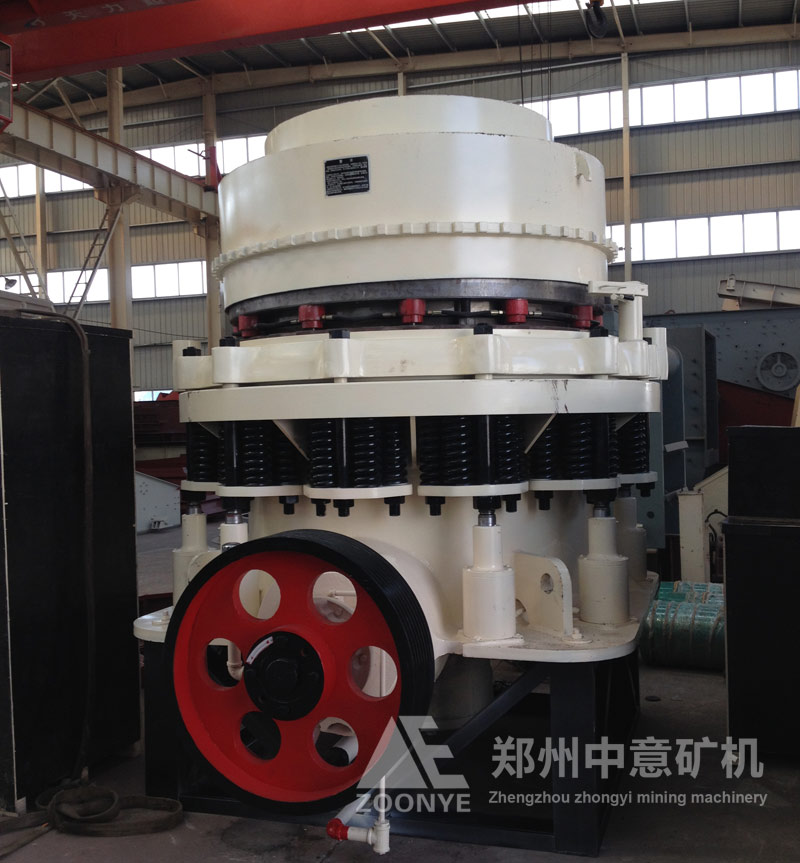

PSG弹簧圆锥破碎机

弹簧圆锥破碎厂家实拍

弹簧圆锥破碎机出口南非

山东客户订购圆锥破碎机

俄罗斯客户来厂验货

弹簧圆锥破出口澳大利亚

弹簧圆锥破碎机实力厂家


PSG系列弹簧圆锥破碎机易损件:


破碎壁和轧臼壁一静一动,起到破碎石矿的作用,是圆锥破碎机上的重要作业部分零件。也是损耗较为严重的部分。我厂圆锥破碎机采用的破碎壁和轧臼壁以高纯净钢为原料,比行业内的产品耐磨性能提高15%以上。大大减少了更换配件的时间,延长生产时间,增长生产周期,使产能得到显著的提高。

PSG系列弹簧圆锥破碎机工作原理:


PSG系列弹簧圆锥破碎机主要由机架、定锥总成、动锥总成、弹簧机构、碗型轴架部和传动等部分组成;其辅助部分由电气系统、稀油润滑系统和液压清腔系统组成。弹簧圆锥破碎机工作时,电机通过液力偶合器、小圆锥齿轮驱动偏心套底部的大圆锥齿轮,使偏心套旋转,致使锥体作旋摆动而破碎物料。

PSG系列弹簧圆锥破碎机结构:


1.机体;2.止动齿轮;3.圆锥头;4.压套;5.U型螺栓;6.锁紧套;7.锁紧缸;8.支撑套;9.调整套;10.定锥衬板;11.动锥衬板;12.主轴;13.动锥驱体;14.碗型轴瓦;15.碗型轴承架;16.平衡重;17.大锥齿轮;18.锥形套;19.偏心套;20.大衬套;21.机架;22.底盘;23.止动盘;24.挡铁;25.条铁;26.防尘罩;27.推动缸;28.水锥齿轮;29.水平轴;30.联轴器

1、成品粒度均匀:经该设备破碎所得的物料成品粒度非常的均匀,立方体含量也很多,减少了针片状的物料,满足了不同客户对物料的要求。

2、液压系统先进,维修方便,液压设置系统、液压过载保护系统、复位系统。

3、节能、环保:与其它设备相比,这款设备节能在20%以上。

4、密封性能好:采用两种好的密封方式,使粉尘无法进入到机器内部,保证了润滑油的清洁,使机器运行更加的平稳。 5、结构坚固,全自动控制设计,适用于恶劣工况。

PSG系列弹簧圆锥破碎机的维护:

      经常检查稀油循环集中润滑站中油泵、过滤器、冷却器、阀门和管路的运行情况,以及稀油润滑系统的油压和油温。油泵存在故障时,及时进行检修或更换油泵;过滤器堵塞时,要及时进行清洗;油管被堵塞时,停机找出堵塞点,并消除之;冷却器漏水时,及时检查修理漏水部位或更换冷却器;进油管的阀门没有打开到合适位置时,要及时调整到合适为止;破碎机内的油路被堵塞时,停机找出堵塞点,并消除之;若球面轴承座或球面轴瓦上的回油槽堵塞时,应停机检查,清洗回油槽和回油管。

技术参数

规格型号腔型(mm)破碎锥大端直径(mm)排料口调整范围
(mm)

推荐最小排料口时开口边给料尺寸
(mm)
最大给料尺寸(mm)处理能力
(t/h)
主电动机功率(kw)机器本机重量(kg)外形尺寸(长×宽×高)(mm)
3’FTPSGB-0910标准细型9009-221028545-917599802656×1636×224
PSGB-0917标准粗型13-3817515059-163
PSGB-0918标准特粗型25-38178150118-163
PSGD-0904短头细型3-13413527-9010530
PSGD-0906短头中型3-16766527-100
PSGD-0907短头粗型6-191028559-129
4.2’FTPSGB-1313标准细型129513-31137115109-181160224602983×1866×3156
PSGB-1321标准中型16-38210178132-253
PSGB-1324标准粗型19-51241205172-349
PSGB-1325标准特粗型25-51259220236-358
PSGD-1306短头细型3-16645436-16322590
PSGD-1308短头中型6-16897682-164
PSGD-1310短头粗型8-2510589109-227
PSGD-1313短头特粗型16-25133113209-236
5.5’FTPSGB-1620标准细型167616-38209178181-327220432703941×2952×3371
PSGB-1624标准中型22-51251205258-417
PSGB-1626标准粗型25-64269228299-635
PSGB-1636标准特粗型38-64368313431-630
PSGD-1607短头细型5-13706090-20943870
PSGD-1608短头中型6-198976136-281
PSGD-1613短头粗型10-25133113190-336
PSGD-1614短头特粗型13-25133113253-336
7’FTPSGB-2127标准细型213419-38278236544-1034400867304613×3302×4638
PSGB-2133标准中型25-51334284862-1424
PSGB-2136标准粗型31-643693141125-1814
PSGB-2146标准特粗型38-644603911252-1941
PSGD-2110短头细型5-1610589218-46389500
PSGD-2113短头中型10-19133113404-580
PSGD-2117短头粗型13-25178151517-680
PSGD-2120短头特粗型16-25203172580-744
